Описание продукта

● Номер режима: EZ40

● МЭК/EN61009-1

● Широкий диапазон номинальных токов от 6А до 40А

● Количество полюсов: 1P+N, 3P+N (N-полюс слева)

● Номинальные токи чувствительности I△n: 10, 30, 100, 300 мА

● Номинальная отключающая способность при коротком замыкании: 6 кА

● Кривая отключения: B и C

●Тип отключения: (1) Замыкание на землю: Электромагнитное; (2) Перегрузка, короткое замыкание: Термомагнитное

● Номинальное напряжение: 1P+N: 230/240 В~, 3P+N: 400/415 В~

● Тип отключения: AC, A, ASi, F

Введение

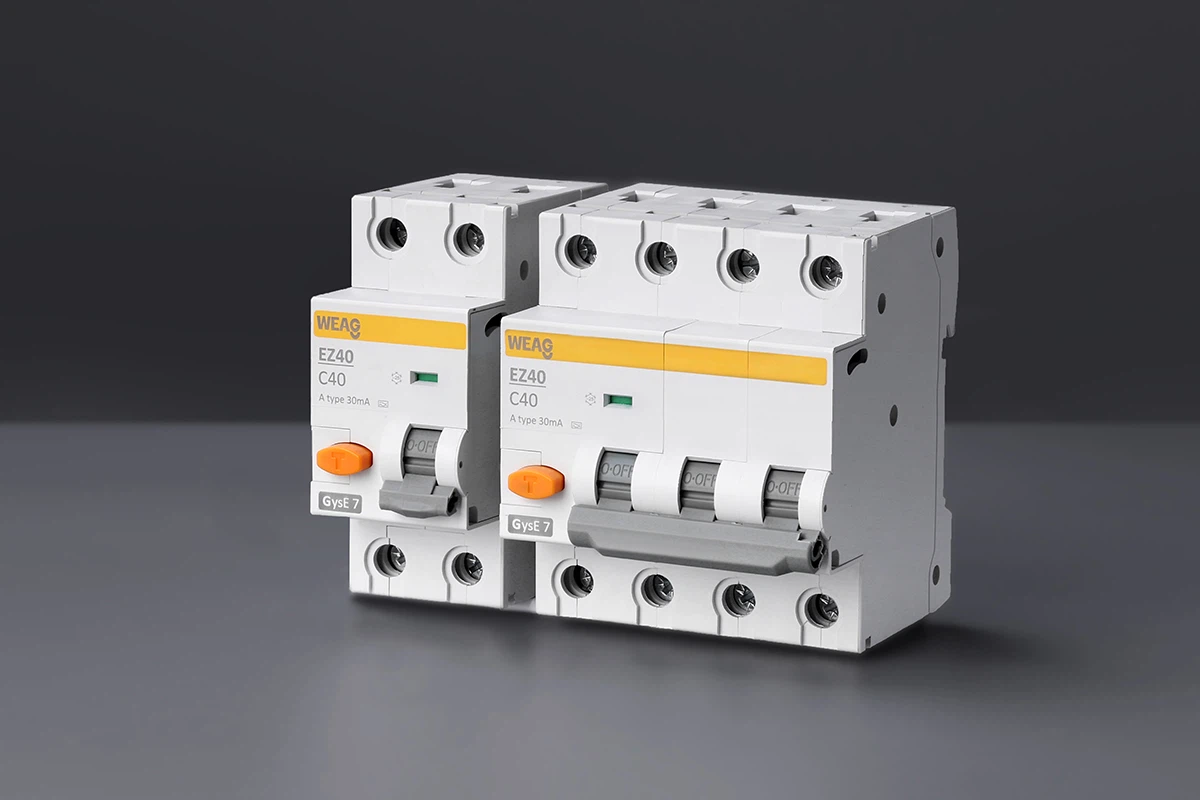

Серия WEAG EZ40 10A 16A 20A 25A 32A 40A 2P 4P RCBO (устройства защитного отключения) — это электрические устройства, предназначенные для защиты от электрических неисправностей, в частности, замыканий на землю и токов утечки. Эти RCBO объединяют функции автоматического выключателя и устройства защитного отключения (УЗО) в одном устройстве.

Автоматический выключатель защиты «Фаза + нейтраль + утечка» специально предназначен для использования в однофазных бытовых цепях, работающих на частоте 50 Гц или 60 Гц, с номинальным диапазоном напряжения 230-400 В. Он предназначен для защиты от утечек, гражданских электрических перегрузок и коротких замыканий.

Серия WEAG EZ40 10A 16A 20A 25A 32A 40A 2P 4P RCBO предлагает ряд преимуществ, включая небольшой размер, высокую отключающую способность и возможность одновременного отключения нулевой линии и линии под напряжением. Это означает, что в случае неисправности отключаются как нейтральная, так и линия под напряжением. Кроме того, RCBO обеспечивает защиту от утечки даже в случае обратной полярности линии под напряжением.

Соответствие стандартам IEC61009-1 гарантирует, что продукт соответствует международно признанным требованиям безопасности и производительности. Передовая технология, внедренная в АВДТ, еще больше повышает их надежность и эффективность.

Подводя итог, можно сказать, что RCBO серии WEAG EZ40 10A 16A 20A 25A 32A 40A 2P 4P — это компактные устройства, которые сочетают в себе функции автоматического выключателя и устройства защитного отключения. Они предназначены для защиты от замыканий на землю, токов утечки, электрических перегрузок и коротких замыканий в однофазных жилых цепях. Эти RCBO соответствуют стандартам IEC61009-1 и включают в себя передовые международные технологии для обеспечения надежной и эффективной защиты.

Преимущество

Автоматический выключатель остаточного тока WEAG EZ40:

● Отсутствие необходимости во вспомогательном источнике питания, что позволяет преодолеть недостатки, связанные с плохой помехоустойчивостью и восприимчивостью к колебаниям напряжения в электронных изделиях, а также невозможностью обеспечить защиту при отключении нейтрального провода, что расширяет область действия защиты от остаточного тока.

● Высокая номинальная отключающая способность при коротком замыкании, до 6 кА.

● Динамическое управление испытательной цепью, которая не подвержена повреждению испытательным сопротивлением.

● Механизм защиты мгновенного срабатывания имеет регулируемую конструкцию, обеспечивающую точность и надежность мгновенного срабатывания изделия.

● Рабочий механизм спроектирован как механизм накопления энергии, в котором динамический контакт активируется во время операции замыкания, что обеспечивает быстрое замыкание динамического контакта и увеличивает срок его службы и отключающую способность изделия.

Приложение

Основные области применения выключателя остаточного тока WEAG EZ40 — защита от поражения электрическим током и предотвращение электрических пожаров, вызванных замыканиями на землю или токами утечки. Они обычно используются в жилых, коммерческих и промышленных электроустановках. Вот некоторые конкретные области применения, где обычно используются выключатели остаточного тока WEAG EZ40:

● Жилые здания: RCBO WEAG EZ40 широко используются в домах и многоквартирных комплексах для защиты электрических цепей. Обычно они устанавливаются в распределительных щитах или потребительских блоках для защиты отдельных цепей, таких как освещение, розетки и кухонные приборы.

● Коммерческие здания: В коммерческих зданиях WEAG EZ40 RCBO устанавливаются для защиты цепей, питающих различное электрооборудование и системы. Они обычно используются в офисах, розничных магазинах, гостиницах и других коммерческих зданиях.

● Промышленные установки: RCBO WEAG EZ40 в промышленных условиях, где используется электрооборудование и машины. Они устанавливаются для защиты цепей, питающих тяжелую технику, двигатели и другое промышленное оборудование.

● Наружные установки: RCBO WEAG EZ40, предназначенные для наружного использования, используются в таких приложениях, как наружное освещение, садовые электрические розетки и бассейны. Эти RCBO разработаны для работы в наружных условиях, включая влажность и пыль.

● Специализированное оборудование: WEAG EZ40 RCBO также используются для защиты определенных типов оборудования или приложений, требующих дополнительных мер безопасности. Примерами могут служить медицинское оборудование, компьютерные центры обработки данных, лабораторное оборудование и чувствительные электронные устройства.

Технические данные

Стандарт	МЭК/EN61009-1
Защита	Замыкание на землю, перегрузка по току, короткое замыкание
Тип поездки	Замыкание на землю: Электромагнитное
Тип поездки	Перегрузка, короткое замыкание: термомагнитный
Тип защиты (утечка тока)	АС, А
Количество полюсов	2P (1P+N), 4P (3P+N), N-полюс слева
Номинальный ток (In)	6, 10, 16, 25, 32, 40A
Номинальная отключающая способность при коротком замыкании	6000A
Ток теплового выброса	(1.13-1.45) В
Ток магнитного освобождения	Тип B: 3-5 В; Тип C: 5-10 В
Класс ограничения энергии	3
Номинальные токи чувствительности (I△n)	10, 30, 100, 300мА
Номинальная остаточная включающая и отключающая способность (I△m)	500А (Меньше или равно 50А)
Номинальное напряжение Ue	1P+N: 230/240V~, 3P+N: 400/415V~
Номинальное напряжение изоляции (Ui)	500V
Номинальная частота	50/60Гц
Ток короткого замыкания lnc=l△c	6кА
Номинальное импульсное выдерживаемое напряжение (1,5/50) Uimp	4000V
Номинальный остаточный нерабочий ток	0.5I△n

Электрическая жизнь	2, 000 Циклы
Механический ресурс	4, 000 Циклы
Класс защиты	Прямая установка	В распределительной коробке
	IP20	IP40
Температура окружающей среды	-25 степень до +40 степени
Температура хранения	-25 степень до +60 степени
Размер проводки	Медный/жесткий провод	Клеммы для шнура/кольца
	1-25мм2	1-16мм2
Тип клеммного соединения	Кабель/Шина штыревого типа/Шина вилочного типа
Макс. момент затяжки	2.5Нм
Монтаж	Монтаж на 35-мм DIN-рейку
Связь	Сверху и снизу
Подробности упаковки	1+N	3+N
	120 шт/коробка	60 шт/коробка

Вопросы и ответы

В: Что такое дистанционный автоматический выключатель EZ40?

A: EZ40 RCBO (Residual Current Operated Circuit Breaker) — это электрическое устройство, которое объединяет функции автоматического выключателя и устройства защитного отключения (RCD) в одном устройстве. Оно обеспечивает защиту от электрических неисправностей, в частности, замыканий на землю или токов утечки.

В: Как работает дистанционный автоматический выключатель EZ40?

A: EZ40 RCBO контролирует ток, протекающий через цепь. Если он обнаруживает дисбаланс между током, протекающим в фазном и нейтральном проводниках, что указывает на замыкание на землю или ток утечки, он быстро отключает цепь, чтобы предотвратить поражение электрическим током или повреждение оборудования.

В: Каковы преимущества использования дистанционных автоматических выключателей EZ40?

A: Дистанционные автоматические выключатели EZ40 обладают рядом преимуществ, в том числе:
● Комбинированная защита: они обеспечивают как автоматическую защиту, так и защиту от остаточного тока в одном устройстве.
● Повышенная безопасность: они быстро отключают цепь в случае замыкания на землю или утечки тока, снижая риск поражения электрическим током.
● Гибкость: их можно устанавливать в различных электрических системах и конфигурациях.
● Компактный размер: они занимают меньше места по сравнению с отдельными автоматическими выключателями и УЗО.
● Избирательное отключение: их можно отключать выборочно, что позволяет изолировать определенные цепи, не влияя на остальную часть установки.

В: Где обычно используются АВДТ EZ40?

A: EZ40 RCBO обычно используются в жилых, коммерческих и промышленных помещениях. Они часто используются в электрических распределительных щитах, защищая такие цепи, как освещение, розетки и приборы.

В: Как выбрать автоматический выключатель EZ40 RCBO для конкретного применения?

A: При выборе EZ40 RCBO учитывайте такие факторы, как номинальный ток и напряжение цепи, тип защищаемой нагрузки и любые особые требования или правила в вашем регионе. Важно ознакомиться со спецификациями и рекомендациями WEAG для правильного выбора и установки.

В: Можно ли использовать АВДТ EZ40 в качестве замены стандартного автоматического выключателя?

A: Да, EZ40 RCBO обычно можно использовать в качестве прямой замены стандартного автоматического выключателя, обеспечивая как защиту цепи, так и защиту от остаточного тока в одном устройстве. Однако крайне важно обеспечить совместимость и следовать инструкциям WEAG во время установки.

В: В чем разница между устройством защитного отключения EZ40 и устройством защитного отключения (УЗО)/устройством защитного отключения (УЗО)?

A: EZ40 RCBO объединяет функции автоматического выключателя и устройства защитного отключения (RCD/RCCB) в одном устройстве. Он обеспечивает как защиту от перегрузки и короткого замыкания (как автоматический выключатель), так и защиту от замыканий на землю или токов утечки (как RCD/RCCB). В отличие от этого, RCD/RCCB обеспечивает защиту только от замыканий на землю или токов утечки.

В: Каким образом EZ40 RCBO обнаруживает замыкания на землю или токи утечки?

A: EZ40 RCBO обнаруживает замыкания на землю или токи утечки, непрерывно контролируя ток в фазном и нейтральном проводниках. Если он обнаруживает дисбаланс между двумя токами, он быстро срабатывает и отключает цепь.

В: В чем разница между автоматическим выключателем EZ40 RCBO и автоматическим выключателем EA63s/EA63/EB63 MCB?

A: EZ40 RCBO обеспечивает как защиту от перегрузки, так и защиту от короткого замыкания, а также защиту от замыкания на землю или токов утечки. В отличие от этого, EA63s/EA63/EB63 MCB (миниатюрный автоматический выключатель) обеспечивает только защиту от перегрузки и короткого замыкания. EZ40 RCBO по сути является MCB в сочетании с RCD/RCCB.

В: Можно ли сбросить настройки автоматического выключателя EZ40 после его срабатывания?

A: Да, RCBO EZ40 имеют функцию сброса, которая позволяет вручную сбросить их после срабатывания. Однако важно выяснить и устранить причину срабатывания перед сбросом, чтобы обеспечить безопасность электрической системы.

В: Чувствительны ли АВДТ EZ40 к малым токам утечки?

A: Да, EZ40 RCBO разработаны с учетом чувствительности к малым токам утечки, обычно в диапазоне нескольких миллиампер (мА). Эта чувствительность гарантирует, что даже небольшие замыкания на землю или токи утечки будут обнаружены, и цепь будет быстро отключена.

В: Можно ли использовать АВДТ EZ40 как в однофазных, так и в трехфазных системах?

A: Да, EZ40 RCBO доступны для использования как в однофазных, так и в трехфазных электрических системах. Важно выбрать подходящую модель EZ40 RCBO на основе конкретных требований системы.

В: Можно ли установить несколько АВДТ EZ40 в одном распределительном щите?

A: Да, несколько EZ40 RCBO могут быть установлены в одном распределительном щите для индивидуальной защиты различных цепей. Это позволяет выборочно отключать и изолировать определенные цепи в случае неисправности.

В: Подходят ли АВДТ EZ40 для установки вне помещений?

A: АВДТ EZ40 предназначены для установки вне помещений и имеют специальные характеристики или водонепроницаемые корпуса, которые обеспечивают защиту от таких факторов окружающей среды, как влага, пыль и перепады температур.
