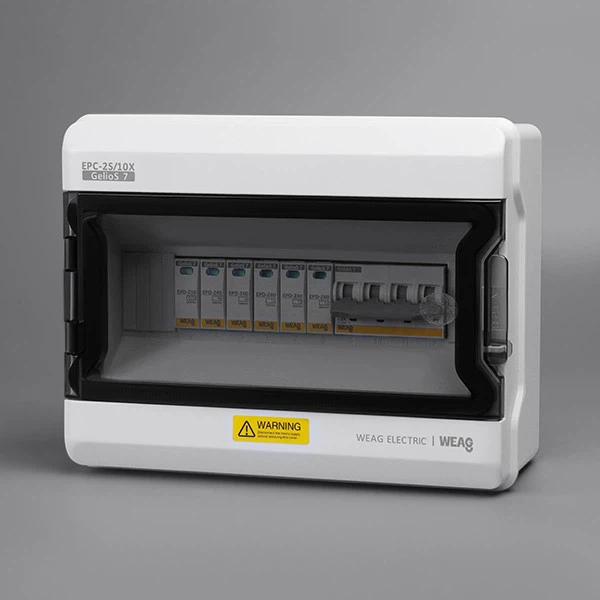

Описание продукта
● Модель №: EPC 1000V DC распределительная коробка
● Максимальное напряжение: 1000 В постоянного тока
● Максимальный ток цепи постоянного тока каждого входа: 15 А
● Максимальный выходной ток: 80А
● Количество входов: 1 струна, 2 струны, 4 струны, 6 струн и т. д. (можно настроить)
● Количество выходов: 1 строка, 2 полосы, 3 строки и т. д. (можно настроить)
● Основные компоненты постоянного тока, встроенные внутри: автоматический выключатель постоянного тока 1000 В, ограничитель постоянного тока, предохранитель постоянного тока и т. д.
● Настенный монтаж
Введение
EPC Series 1000V DC PV Combiner Box — это важнейший компонент в фотоэлектрической системе, который играет важную роль в консолидации, защите и мониторинге постоянного тока, вырабатываемого солнечными панелями. Его основная функция — обеспечение эффективной и безопасной работы солнечной энергетической системы.
Одной из ключевых особенностей EPC Series1000V DC PV Combiner Box является его соответствие стандартам безопасности и электрическим кодам, специфичным для PV-систем. Он соответствует необходимым нормам, касающимся защиты от перегрузки по току и короткого замыкания, заземления и изоляции системы. Соответствуя этим стандартам, Combiner Box повышает безопасность и надежность всей PV-установки.
Кроме того, при проектировании и производстве EPC Series1000V DC PV Combiner Box приоритет отдается соблюдению соответствующих международных стандартов и сертификаций. Например, он соответствует IEC 61439, который относится к низковольтным распределительным устройствам и узлам управления. Кроме того, он соответствует требованиям IEC 62446, который фокусируется на документации и вводе в эксплуатацию фотоэлектрических систем. Эти сертификаты гарантируют, что комбинаторная коробка соответствует необходимым стандартам качества и безопасности для надежной работы в фотоэлектрических системах.
Состав
Обзор типичных компонентов и структуры распределительного щитка EPC Series1000V DC PV:
1. Корпус: изготовлен из огнестойкого ПК-пластика класса V0 с уровнем защиты от загрязнения IP65. Корпус обеспечивает физическую защиту внутренних компонентов и безопасность системы.
2. EA80z или EA63z DC MCB используется для обеспечения средств изоляции или отключения постоянного тока, вырабатываемого солнечными панелями, от остальной части фотоэлектрической системы, а также обеспечивает защиту от перегрузки по току и короткого замыкания. Он позволяет безопасно обслуживать, проверять и ремонтировать систему, отключая поток тока. В случае возникновения аварийных ситуаций или неисправностей системы, WEAG DC MCB позволяет быстро и немедленно отключить фотоэлектрическую систему. Это может помочь предотвратить дальнейшее повреждение системы и обеспечить безопасность персонала во время обслуживания или аварийных ситуаций.
3. Устройства защиты от перенапряжения EPD DC: В зонах, подверженных ударам молний или сбоям в работе сети, EPC Series1000V DC PV Combiner Box включает в себя устройства защиты от перенапряжения DC EPD. Он помогает отводить и подавлять скачки высокого напряжения, защищая солнечные панели и другие компоненты от повреждений.
4. Клеммы MC4: распределительная коробка для фотоэлектрических модулей постоянного тока серии EPC 1000 В имеет несколько входных и выходных клемм MC4, которые используются для эффективного подключения выходных кабелей отдельных солнечных панелей и входных кабелей инверторов фотоэлектрических систем.
5. Заземляющие соединения: распределительная коробка для фотоэлектрических модулей постоянного тока серии EPC 1000 В оснащена клеммами для заземляющих проводников.
6. Кабельные принадлежности: такие как кабельные вводы, кабельные стяжки или кабельные лотки, встроены в коробку объединителя для организации и закрепления входных и выходных кабелей. Это помогает поддерживать аккуратную и упорядоченную проводку, снижает риск повреждения кабеля и облегчает обслуживание и устранение неисправностей.
