● Модель №: ECS-25, ECS-32 ● Стандарт: МЭК60947-4-1 ● Номинальный ток: 12~32А ● Номинальное рабочее напряжение: ~690 В ● Количество полюсов: 3P ● Способ установки: настенный монтаж
Отправить запрос
Описание
Отправить запрос
Описание продукта
● Модель №: ECS-25, ECS-32
● Стандарт: МЭК60947-4-1
● Номинальный ток: 12~32А
● Номинальное рабочее напряжение: ~690 В
● Количество полюсов: 3P
● Способ установки: настенный монтаж
Введение

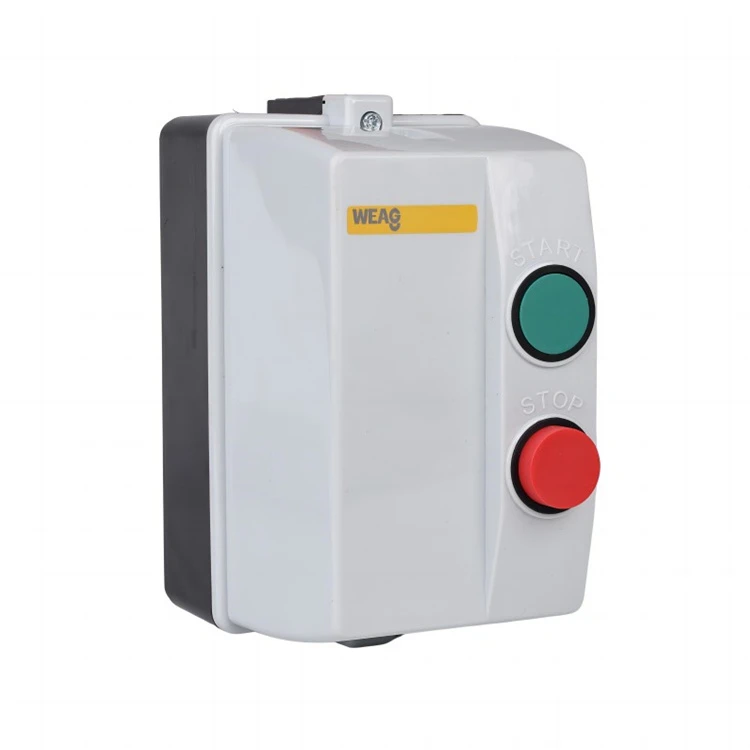

Магнитный пускатель DOL серии ECS, также известный как пускатель прямого пуска, является широко используемым пускателем двигателя, предназначенным для запуска и управления асинхронными двигателями. Известный своей простотой и эффективностью, он обеспечивает полное напряжение непосредственно на двигателе во время фазы запуска.
Состоящий из контактора и реле перегрузки, пускатель серии ECS Magnetic DOL обеспечивает бесперебойную работу двигателя. Контактор действует как электрический выключатель, регулируя подачу питания на двигатель, в то время как реле перегрузки служит защитным устройством, контролируя ток двигателя и предотвращая чрезмерный ток или перегрузку.
Во время запуска двигателя магнитный пускатель серии ECS DOL активирует контактор, обеспечивая прямое соединение между двигателем и источником питания. Эта прямая связь позволяет двигателю быстро начать вращение, создавая необходимый крутящий момент для преодоления инерции.
Реле перегрузки играет важную роль в защите двигателя во время его работы. Оно тщательно контролирует ток двигателя, оперативно обнаруживая любые случаи чрезмерного потребления тока в результате перегрузки или неисправностей. При выявлении таких условий реле перегрузки быстро размыкает контакты контактора, эффективно отключая питание двигателя. Эта защитная мера предотвращает перегрев и защищает двигатель от потенциального повреждения, вызванного чрезмерным током.
Магнитные пускатели серии ECS DOL особенно подходят для асинхронных двигателей малого и среднего размера с требованиями к пусковому моменту, которые находятся в пределах возможностей двигателя. Они находят широкое применение в различных отраслях промышленности, включая производство, сельское хозяйство и системы HVAC, где потребность во внезапном броске тока во время запуска не является проблемой.
Особенность
● Защита от перегрузки
● Защита от обрыва фазы
● 3-фазный биметалл
● Непрерывно регулируемые текущие настройки
● Температурная компенсация
● Индикатор отключения
● Кнопка ручного и автоматического сброса
● Электрически разделенные 1НО и 1НЗ контакты
Технические данные
Модель
Диапазон тока настройки
Ток (А)
Максимальная номинальная мощность (кВт)
Модель оснащенного контактора переменного тока
TOR соответствует
АС-3
A
600V
380V
220V
ECS-25/1321 ECS-25/1322
12~18
25
15
11
5.5
EC25(х)
ЕКР-13
17~25
ECS-32/2353
23~32
32
18.5
15
7.5
EC32(х)
ЕКР-23
Вопросы и ответы
В: Каково назначение пускателя DOL серии ECS?
A: Основная цель пускателя ECS серии DOL — подавать полное напряжение непосредственно на асинхронный двигатель во время запуска, позволяя ему быстро достигать рабочей скорости. Он также включает в себя механизм защиты от перегрузки, чтобы защитить двигатель от чрезмерного тока.
В: Как работает пускатель DOL серии ECS?
A: Пускатель ECS серии DOL состоит из контактора типа EC и реле перегрузки ECR. Когда пускатель находится под напряжением, контактор замыкается, подключая двигатель напрямую к источнику питания, который подает полное напряжение на двигатель. Реле перегрузки контролирует ток двигателя и размыкает контактор, если обнаруживает чрезмерный ток, обеспечивая защиту от перегрузки.
В: Какие типы двигателей подходят для пускателей DOL серии ECS?
A: Пускатели серии ECS DOL подходят для малых и средних асинхронных двигателей, которым не требуется пуск при пониженном напряжении. Такие двигатели обычно имеют достаточный пусковой момент для преодоления инерции и запуска непосредственно при полном напряжении.
В: Каковы преимущества использования пускателя DOL серии ECS?
A: Некоторые преимущества использования пускателя ECS серии DOL включают его простоту, низкую стоимость и легкость установки. Пускатели ECS серии DOL также надежны и обеспечивают простое управление двигателями без необходимости использования дополнительных компонентов.
В: Существуют ли какие-либо ограничения или недостатки при использовании пускателя DOL серии ECS?
A: Пускатели ECS серии DOL имеют высокий пусковой ток во время запуска, что может вызвать падение напряжения в электрической системе и может потребовать более мощного источника питания. Им также не хватает расширенных функций, таких как управление скоростью или плавный пуск, которые могут быть необходимы для некоторых применений двигателей.
В: Можно ли использовать пускатели прямого пуска серии ECS с двигателями любого размера?
A: Пускатели ECS серии DOL обычно подходят для двигателей малого и среднего размера. Для более крупных двигателей или приложений, требующих пониженного пускового тока, могут быть более подходящими другие типы пускателей, такие как пускатели звезда-треугольник или частотно-регулируемые приводы (VFD).
В: Какова роль реле перегрузки ECR в пускателе прямого пуска серии ECS?
A: Реле перегрузки ERC в пускателе ECS серии DOL контролирует ток двигателя во время работы. Если ток превышает определенный порог из-за перегрузки или неисправности, реле перегрузки размыкает контакты пускателя, отключая двигатель от источника питания и защищая его от повреждения.
В: Каковы основные компоненты пускателя DOL серии ECS?
A: Основные компоненты пускателя DOL серии ECS включают контактор модели EC, реле перегрузки модели ERC, источник питания, цепь управления и т. д.
В: Как работает контактор типа EC в пускателе прямого пуска серии ECS?
A: Контактор типа EC — это электрический переключатель, который управляет питанием двигателя. Когда пускатель ECS серии DOL находится под напряжением, контактор замыкает свои контакты, позволяя питанию течь напрямую к двигателю.
В: Каково назначение цепи управления в пускателе прямого пуска серии ECS?
A: Схема управления в пускателе ECS серии DOL отвечает за управление работой контактора. Обычно она включает в себя кнопку запуска и кнопку остановки, которые позволяют пользователям запускать и останавливать двигатель.
В: Каким образом реле перегрузки ECR защищает двигатель в пускателе прямого пуска серии ECS?
A: Реле перегрузки ECR контролирует ток, протекающий через двигатель. Если ток превышает заданный порог из-за перегрузки или неисправности, реле перегрузки размыкает контакты контактора типа EC, прерывая подачу питания на двигатель и предотвращая повреждения, вызванные чрезмерным током.
В: Можно ли использовать пускатели прямого пуска серии ECS как для однофазных, так и для трехфазных двигателей?
A: Да, пускатели ECS серии DOL можно использовать как для однофазных, так и для трехфазных двигателей. Однако, подключение проводов и номинал пускателя должны соответствовать требованиям двигателя.
В: Подходят ли пускатели прямого пуска серии ECS для высокоинерционных нагрузок?
A: Пускатели серии ECS DOL обычно подходят для нагрузок с низкой и средней инерцией. Для нагрузок с высокой инерцией могут потребоваться дополнительные методы или устройства запуска для снижения пускового тока и обеспечения более плавного и контролируемого запуска.
В: Можно ли использовать пускатели прямого пуска серии ECS для реверсивных двигателей?
A: Да, пускатели ECS Series DOL можно использовать для реверсивных двигателей. Благодаря включению дополнительных механизмов блокировки и схем управления пускатель ECS Series DOL можно настроить на вращение двигателя в обоих направлениях.
В: Существуют ли какие-либо соображения безопасности при использовании пускателя DOL серии ECS?
A: Важно убедиться, что пускатель ECS серии DOL имеет правильный размер для требований двигателя, чтобы предотвратить перегрев или повреждение. Соответствующие настройки защиты от перегрузки должны быть настроены в реле перегрузки ECR, чтобы обеспечить безопасную работу двигателя.
